سیستم تعلیق ماشینهای سنگین؛ بررسی کامل انواع، اجزا و عملکرد
سیستم تعلیق ماشینهای سنگین یکی از مهمترین بخشهای فنی در کامیون، تریلی، اتوبوس و سایر خودروهای سنگین است. این سیستم نقش اساسی در حفظ تعادل خودرو، تحمل وزن بار، جذب ضربات جاده، افزایش راحتی راننده و سرنشینان و بهبود ایمنی حرکت دارد. بدون وجود یک سیستم تعلیق مناسب، کنترل خودرو در مسیرهای ناهموار دشوار میشود و فشار زیادی به شاسی، اتاق، محورها و سایر قطعات وارد خواهد شد.
در این مقاله بهصورت کامل و سئو شده بررسی میکنیم که سیستم تعلیق ماشین های سنگین چیست، چه اجزایی دارد، انواع آن کدام است و چرا نگهداری صحیح از این سیستم اهمیت زیادی دارد.
سیستم تعلیق ماشینهای سنگین چیست؟
سیستم تعلیق مجموعهای از قطعات مکانیکی و گاهی پنوماتیکی یا هیدرولیکی است که بین شاسی و محورهای خودرو قرار میگیرد. وظیفه اصلی این سیستم، جذب ضربات ناشی از ناهمواری جاده و حفظ پایداری خودرو در هنگام حرکت است.
در ماشینهای سنگین، سیستم تعلیق اهمیت بیشتری نسبت به خودروهای سواری دارد، زیرا این وسایل نقلیه معمولاً:
- وزن بالاتری دارند
- بارهای سنگین حمل میکنند
- مسافتهای طولانی طی میکنند
- در شرایط جادهای متنوع فعالیت دارند
به همین دلیل، طراحی و عملکرد سیستم تعلیق در این خودروها باید بسیار مقاوم، دقیق و قابل اعتماد باشد.
اهمیت سیستم تعلیق در ماشینهای سنگین
یک سیستم تعلیق سالم و استاندارد فقط برای راحتی رانندگی نیست، بلکه تأثیر مستقیم بر ایمنی، عمر قطعات و کیفیت حمل بار دارد.
مهمترین وظایف سیستم تعلیق ماشین سنگین:
- جذب ضربههای ناشی از دستانداز و ناهمواری
- حفظ تماس مناسب چرخها با سطح جاده
- افزایش تعادل و پایداری خودرو
- کاهش لرزش اتاق و کابین
- جلوگیری از آسیب به بار و تجهیزات
- کاهش استهلاک قطعات شاسی و محور
- بهبود فرمانپذیری و کنترل خودرو

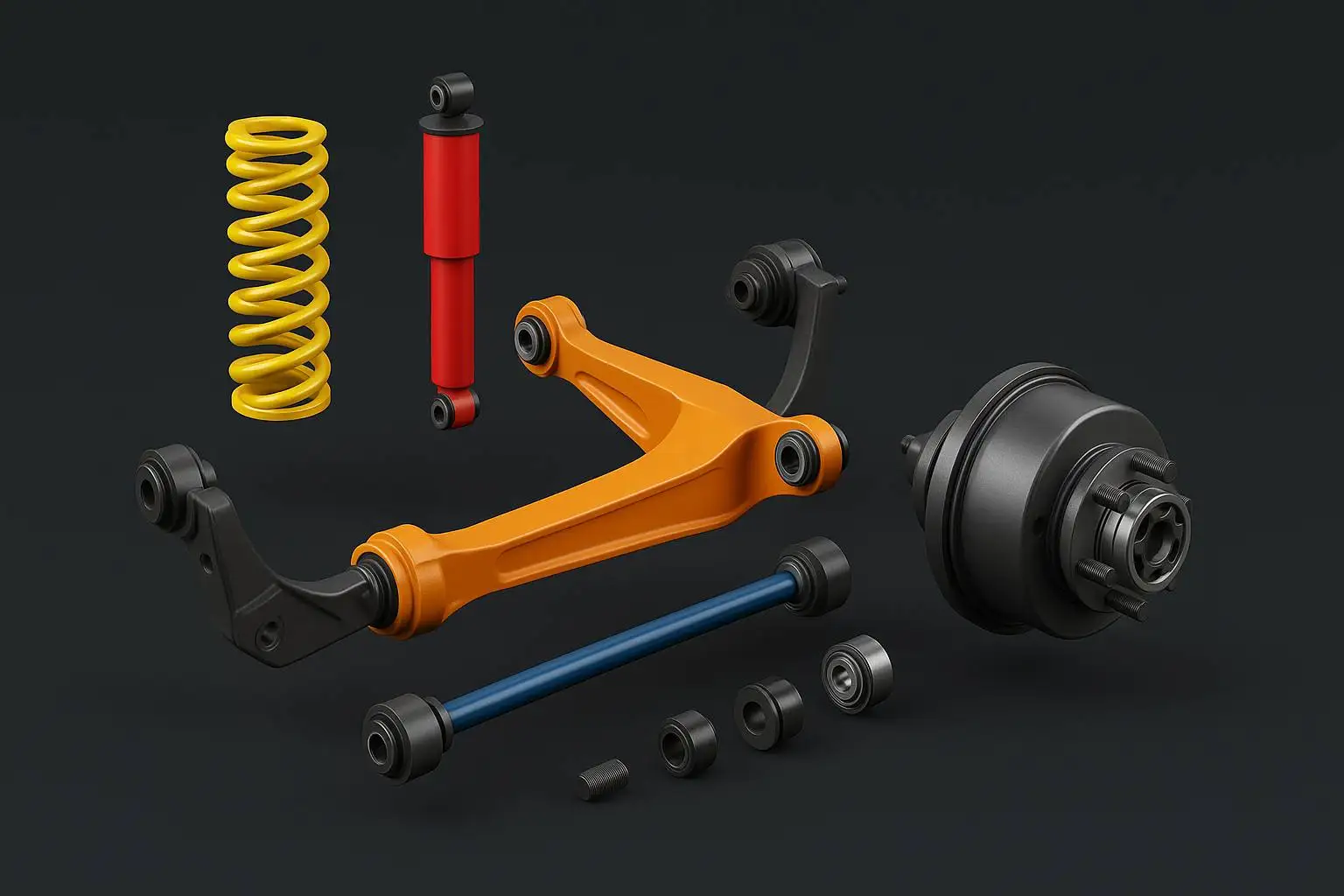

اجزای سیستم تعلیق ماشینهای سنگین
سیستم تعلیق ماشین های سنگین از مجموعهای از قطعات مختلف تشکیل شده است که هرکدام نقش خاصی در عملکرد کلی این سیستم دارند.
1. فنرها
فنر یکی از اصلیترین اجزای سیستم تعلیق است و وظیفه آن تحمل وزن خودرو و جذب بخشی از ضربات وارده است.
انواع فنر در ماشینهای سنگین:
- فنر شمش
- فنر بادی
- فنر لول
- فنر تخت چندلایه
در بیشتر کامیونها و تریلیها، فنر شمش و فنر بادی کاربرد بیشتری دارند.
2. کمکفنر
کمکفنر مکمل عملکرد فنر است. اگر فقط فنر وجود داشته باشد، خودرو پس از عبور از دستانداز دچار نوسان شدید میشود. کمکفنر این نوسانات را کنترل میکند و باعث پایداری بیشتر خودرو میشود.
وظایف کمکفنر:
- کاهش نوسانات فنر
- بهبود تعادل خودرو
- افزایش کنترل در پیچها و ترمزگیری
- جلوگیری از کوبش شدید
3. بوشها
بوشها قطعاتی هستند که در محل اتصال بخشهای مختلف سیستم تعلیق نصب میشوند و معمولاً از جنس لاستیک یا پلیاورتان ساخته میشوند.
کاربرد بوشها:
- جذب لرزش
- کاهش سر و صدا
- نرمتر کردن حرکات قطعات
- جلوگیری از سایش مستقیم فلز با فلز
4. میل تعادل
میل تعادل یا موجگیر، قطعهای است که به حفظ تعادل خودرو در پیچها کمک میکند. این قطعه مانع از بیشازحد کج شدن اتاق خودرو در هنگام پیچیدن میشود.
اهمیت میل تعادل:
- افزایش پایداری در پیچها
- کاهش تکانهای جانبی
- بهبود کنترل خودرو
5. طبقها و بازوهای تعلیق
در برخی از ماشینهای سنگین، قطعاتی مانند طبق، بازوی تعلیق و اتصالات مفصلی برای هدایت و اتصال دقیق محور و چرخها به شاسی استفاده میشوند.
این قطعات در حرکت کنترلشده محور و انتقال نیرو نقش دارند.
6. اکسل و محور
هرچند محور و اکسل بخشی مستقل از سیستم انتقال قدرت و حرکت محسوب میشوند، اما ارتباط مستقیم آنها با سیستم تعلیق باعث میشود در عملکرد کلی این مجموعه بسیار مهم باشند.
نقش محور در سیستم تعلیق:
- تحمل بار
- انتقال وزن به چرخها
- همکاری با فنر و کمکفنر برای پایداری بیشتر
7. بالن یا کیسه هوای تعلیق
در سیستمهای تعلیق بادی از کیسه هوا یا بالن استفاده میشود. این قطعه نقش فنر را ایفا میکند و با تغییر فشار هوا، ارتفاع و نرمی سیستم تعلیق تنظیم میشود.
مزایای بالن تعلیق:
- نرمی بیشتر
- تنظیم ارتفاع خودرو
- کاهش ضربات
- مناسب برای حمل بار حساس
8. شیرها و اتصالات سیستم بادی
در تعلیقهای بادی، قطعاتی مانند شیر تنظیم ارتفاع، شلنگها، اتصالات، مخزن هوا و کمپرسور نیز جزو بخشهای مهم سیستم به حساب میآیند.
این قطعات مسئول تنظیم فشار هوا و کنترل عملکرد کیسههای هوا هستند.
انواع سیستم تعلیق ماشینهای سنگین
سیستم تعلیق ماشین های سنگین معمولاً در چند نوع اصلی دستهبندی میشود.
1. سیستم تعلیق فنر شمش
تعلیق فنر شمش یکی از رایجترین انواع سیستم تعلیق در کامیونها و خودروهای باری است. در این سیستم از چند لایه فنر فلزی روی هم استفاده میشود که به آن شمش گفته میشود.
مزایا:
- مقاومت بالا
- تحمل وزن زیاد
- ساختار ساده و بادوام
- مناسب برای بارهای سنگین
معایب:
- نرمی کمتر
- انتقال ضربه بیشتر به اتاق
- راحتی کمتر نسبت به تعلیق بادی
این نوع تعلیق بیشتر در کامیونهای باری، کمپرسی و خودروهایی که در شرایط سخت کار میکنند دیده میشود.
2. سیستم تعلیق بادی
تعلیق بادی یکی از پیشرفتهترین انواع سیستم تعلیق در ماشینهای سنگین است. در این سیستم بهجای فنر فلزی، از بالن یا کیسه هوا استفاده میشود.
مزایا:
- راحتی بسیار بیشتر
- جذب بهتر ضربات
- قابلیت تنظیم ارتفاع
- مناسب برای اتوبوسها و کامیونهای مدرن
- حفاظت بهتر از بارهای حساس
معایب:
- قیمت بالاتر
- پیچیدگی بیشتر
- هزینه تعمیر و نگهداری بیشتر
این نوع تعلیق در اتوبوسهای مسافربری، تریلیهای مدرن و کامیونهای پیشرفته کاربرد زیادی دارد.
3. سیستم تعلیق مکانیکی
در این نوع سیستم، بیشتر اجزا از قطعات مکانیکی سنتی مانند فنر، کمکفنر، بوش و اتصالات فلزی تشکیل شدهاند. بسیاری از تعلیقهای شمشی در این دسته قرار میگیرند.
4. سیستم تعلیق هیدرولیکی
در برخی ماشینهای سنگین خاص یا خودروهای صنعتی ویژه، از سیستم تعلیق هیدرولیکی استفاده میشود. این سیستم بیشتر در کاربردهای تخصصی دیده میشود و قابلیت کنترل دقیقتر دارد.
5. سیستم تعلیق ترکیبی
در بعضی از خودروهای سنگین، از ترکیب چند فناوری مانند فنر شمش بههمراه کمکفنرهای پیشرفته یا سیستم نیمهبادی استفاده میشود تا تعادل مناسبی بین مقاومت و راحتی ایجاد شود.
تفاوت سیستم تعلیق ماشین سنگین با خودروهای سبک
سیستم تعلیق در خودروهای سنگین با خودروهای سواری تفاوتهای مهمی دارد:
1. ظرفیت تحمل بار بیشتر
ماشینهای سنگین باید وزن بسیار بیشتری را تحمل کنند.
2. ساختار مقاومتر
قطعات تعلیق در این خودروها از نظر ابعاد و استحکام بسیار قویتر هستند.
3. طراحی متناسب با کاربری صنعتی
تعلیق ماشین سنگین برای شرایط کاری سخت، مسیرهای طولانی و بارهای سنگین طراحی میشود.
4. استفاده بیشتر از فنر شمش و تعلیق بادی
در خودروهای سنگین این دو نوع تعلیق بسیار رایجتر از خودروهای سواری هستند.
علائم خرابی سیستم تعلیق ماشینهای سنگین
خرابی در سیستم تعلیق میتواند ایمنی خودرو را بهشدت کاهش دهد و منجر به هزینههای سنگین تعمیراتی شود.
نشانههای رایج خرابی:
- لرزش بیشازحد کابین
- کوبش شدید در دستاندازها
- انحراف خودرو در حرکت
- ساییدگی نامنظم لاستیکها
- کاهش تعادل در پیچها
- نشتی هوا در تعلیق بادی
- خوابیدن یک سمت خودرو
- صدای غیرعادی از بخش زیرین
اهمیت نگهداری سیستم تعلیق ماشینهای سنگین
نگهداری اصولی از سیستم تعلیق باعث افزایش عمر خودرو و کاهش هزینههای تعمیرات میشود.
مزایای نگهداری صحیح:
- افزایش ایمنی
- کاهش استهلاک لاستیکها
- بهبود عملکرد ترمزگیری
- افزایش راحتی راننده
- جلوگیری از آسیب به بار
- کاهش فشار به شاسی و محور
نکات مهم در نگهداری سیستم تعلیق
برای افزایش عمر سیستم تعلیق ماشین های سنگین بهتر است این نکات رعایت شود:
- بازدید دورهای فنرها و کمکفنرها
- بررسی سلامت بوشها و اتصالات
- کنترل فشار و نشتی در سیستم بادی
- تنظیم ارتفاع در تعلیق بادی
- توجه به بارگیری استاندارد
- جلوگیری از اضافهبار
- بررسی منظم لاستیکها و محور
کدام سیستم تعلیق برای ماشین سنگین بهتر است؟
پاسخ این سوال به نوع کاربری خودرو بستگی دارد.
برای حمل بار سنگین و شرایط سخت:
تعلیق فنر شمش معمولاً انتخابی مقاوم و اقتصادی است.
برای حمل مسافر یا بار حساس:
تعلیق بادی گزینه مناسبتری است، زیرا راحتی و نرمی بیشتری ایجاد میکند.
برای کاربردهای خاص:
ممکن است از سیستمهای ترکیبی یا هیدرولیکی استفاده شود.
جمعبندی
سیستم تعلیق ماشینهای سنگین یکی از حیاتیترین بخشهای فنی در خودروهای باری و مسافربری است. این سیستم وظیفه دارد ضربات جاده را جذب کند، وزن خودرو و بار را تحمل کند، تعادل و پایداری را افزایش دهد و راحتی بیشتری برای راننده و سرنشینان فراهم کند. انواع مختلفی از سیستم تعلیق در ماشینهای سنگین وجود دارد که مهمترین آنها شامل تعلیق فنر شمش، تعلیق بادی، تعلیق مکانیکی، هیدرولیکی و ترکیبی است.
